產品名稱：高清無縫混合矩陣
產品型號：DX-888產品描述:
高清無縫混合矩陣，是一款高性能的視音頻信號專業切換和傳輸設備，采用標準工業機架式設計，支持HDMI、SDI、HDBaseT、光纖等各種不同類型的視音頻輸入/輸出板卡，提供完整的視音頻信號無縫切換及傳輸，可以滿足各種中小型應用場合（例如：報告廳、多功能廳、視頻會議室、指揮中心、數字展廳等）視音頻信號高速切換要求。
支持接口輸入，輸出大于等于4路，小于等于128路
可拆分式機箱設計，雙串口，獨立接地端，支持7*24小時待機
支持CVBS、VGA、YPbPr、SDI、HDMI、DVI、HDBaseT、光纖信號卡同時使用
支持音視頻加解嵌遠距離傳輸功能
VGA、HDMI、YPbPr、HDBaseT、CVBS帶立體聲音頻輸入輸出
支持任意信號組合，36種輸出分辨率選擇調節
所有輸出通道支持無縫切換，信號切換過程無閃爍、無黑屏、無抖動、無裂縫
支持任意信號輸出自定義字符疊加功能
高清信號支持3D、HDMI 1.3、HDMI 1.4、4K（4096×2160）
支持多種控制方式：IR（外置）、RS-232*2、TCP/IP
支持32種場景預設和調用功能及斷電狀態保存
前面板采用3.8寸可編程觸摸屏，配置控制界面升級端口，實現個性化定制
模塊化設計，插卡式結構
支持4/8/12/16/20/24/28/32/64/128路視頻信號輸入輸出切換
手動按鍵鍵體采用防磨技術
支持HDMI，DVI-D，SD/HD/3G-SDI，VGA，AV，YPbPr信號輸入
支持HDMI，DVI-I，VGA，YPbPr信號輸出
支持最高分辨率1920×1200@60hz，2048×1080p@60Hz

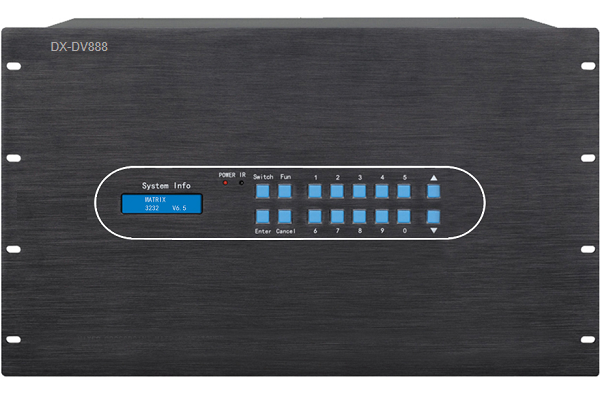

前面板設有LCD液晶顯示屏，實時顯示輸入輸出狀態，對矩陣的任意操作都有相應燈態顯示
提供多種控制端口：RS232，網絡控制端口和前面板按鍵
支持10種場景記憶及調用
對于HDMI信號支持HDCP，也可解析HDCP
對于VGA信號源及VISA標準的分辨率在HDTV標準的顯示設備上顯示，可以調節水平分辨率、垂直分辨率、行頻和場頻，以及亮度對比度
當矩陣在運行過程中突然斷電后重啟，矩陣對應的每路輸入輸出狀態將保持記憶，與斷電前相同，沒有任何變化，不需要重新設置
DVI/HDMI輸入板卡支持EDID可編程
自動對輸入 DVI /HDMI數字信號進行線纜均衡，延長信號源設備到矩陣的傳輸距離
每路信號具有獨立4級增益調節功能，解決信號衰減或畫面發白問題
附送安卓APP程序軟件，可直接通過安卓平板計算機進行信號切換
附帶PC控制軟件，適用于WindowsXP/7系統，可通過計算機進行信號切換
產品參數：
輸入信號

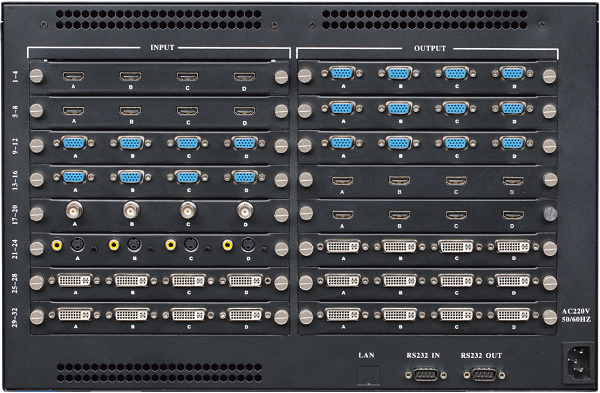

輸入輸出模塊板卡類型
4路HDMI信號輸入；支持HDCP
4路DVI-D信號輸入
4路VGA信號輸入；兼容YPbPr色差分量信號輸入
4路SDI信號輸入；同時兼容SD-SDI、HD-SDI、3G-SDI信號
4路復合視頻和音頻輸入模塊
支持輸入的信號以及信號標準
HDMI：HDMI v1.3a；最高分辨率1920×1200@60hz，2048×1080p@60Hz；支持HDCP
DVI：DVI 1.0；最高分辨率1920×1200@60hz，2048×1080p@60Hz；SD/HD/3G-SDI：SMPTE-259/274/292/296/372/424/425
VGA：800*600，1024*768，1280*768，1280*1024，1360*768，1400*1050，1600*1200，1920*1080
AV：PAL，NTSC
YPbPr：SJT 11333-2006標準下任何分辨率輸入音頻：立體聲
EDID信息管理 DVI/HDMI輸入板卡支持可編程 輸入補償 16db
數據帶寬 4.25G 阻抗 50Ω
輸出信號接口類型
4路HDMI信號輸出； 支持HDCP;
4路DVI-I信號輸出； 支持VGA信號輸出；兼容YPbPr色差分量信號輸出
輸出信號標準 HDMI：HDMI v1.3a，支持HDCP
DVI-I：DVI 1.0
數據帶寬 4.25G 輸出預加重 6db
輸出抖動 0.1Tbit 通道間偏移 300ps
控制方式 按鍵操作 串口控制 以太網控制 DB9M RJ45 客戶端軟件
波特率9600；數據位：8位；停止位：1位；無奇偶校驗 以太網控制協議TCP/IP
電源：AC 220V 50/60Hz輸入
功耗：250W
